Grafische Simulation

Hilfsbilder

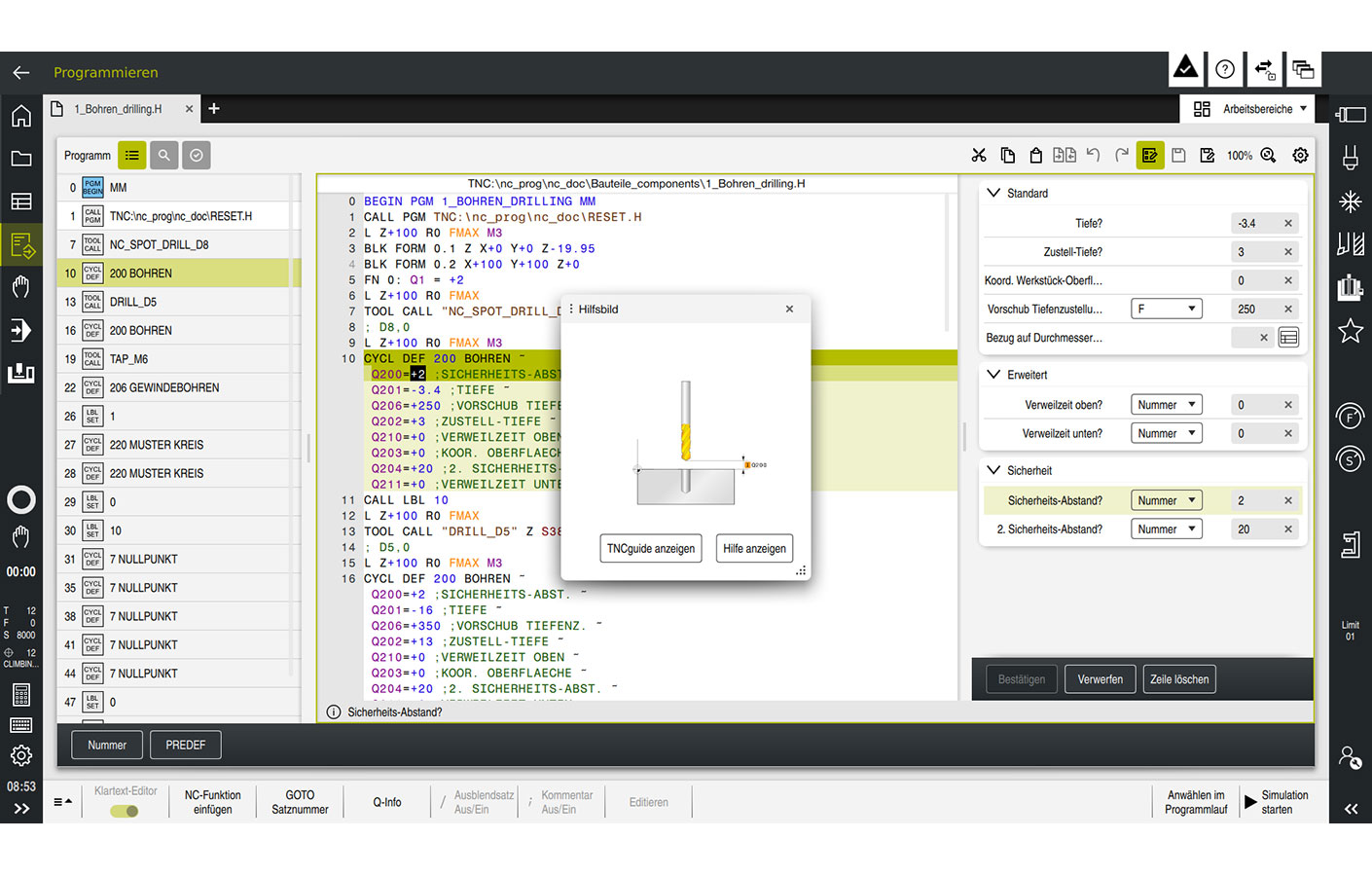

Bei der Zyklen-Programmierung im Klartext-Dialog zeigt die TNC zu jedem Parameter ein aussagekräftiges Hilfebild an.

Das erleichtert die Übersicht über die Funktion und beschleunigt die Programmierung. Insbesondere bei Funktionen, die Sie nicht täglich benötigen, ist diese Art der Programmierunterstützung sehr hilfreich.

Programmiergrafik

Die TNC zeichnet Schritt für Schritt jedes Konturelement mit, das Sie gerade programmieren. So erkennen Sie schnell, ob das Bearbeitungsprogramm der Werkstückzeichnung entspricht.

Programmlaufgrafik

Die Programmier- und Testgrafiken sind auch parallel zur Werkstückbearbeitung verfügbar. Zusätzlich zeichnet dieTNC die laufende Werkstückbearbeitung grafisch mit.

Ein Tastendruck und Sie können während Ihrer Programmierarbeit immer wieder einen Blick auf die laufende Werkstückbearbeitung werfen. Das hilft inbesondere, wenn die direkte Beobachtung durch Kühlmittel und Schutzkabine beeinträchtigt ist.

Testgrafik

Ganz gleich, ob Sie ein einfaches oder komplexes Programm überprüfen möchten: In der Betriebsart Programm-Test simuliert die TNC eine Bearbeitung grafisch – und das in kürzester Zeit. Die grafische Simulation setzt eine Werkstückbearbeitung mit einem zylinderförmigen Werkzeug voraus. Die Darstellung ist auch für die Bearbeitung mit einem Radiusfräser möglich, vorausgesetzt die Werkzeugtabelle ist aktiv.
